低压配电设备XL
+
  • 低压配电设备XL
  • 产品描述
  • 概述

    本产品采用了国际IEC标准和GB7251.1标准设计的新型动力配电箱。适用于工矿企业、商业、服务业以及民用建筑交流50Hz电压600V以下的配电系统中作为动力或者照明配电之用。

    使用环境条件

    1、环境温度:-5℃~+40℃℃,且24h内的平均温度不超过+36℃。

    2、海拔高度:不超过2000m

    3、相对显度:在周国空气温度为+40%时不超过50%;在较低温度下可以有较高的相对湿度(如:+20℃时为90%),考虑到温度的变化允许产生适度的疑露。

    4、设备安装时与垂直面的倾斜度应不超过50℃。设备应安装在无剧烈震动、无冲击及无腐蚀的场所

    产品的外形与结构

    XL(F)型低压动力配电柜系户内靠墙安装,单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄,作为电源切断与接通操作之用,箱门上可装设操作按钮,指示灯及显示仪表,打开箱后,配电箱内部设备全为敞露便于检修维护,本配电箱装有空气断路器,熔断器作为短路保护外,还装有接触器和热继电器。门与壳体均焊有接地螺钉,确保壳体与地连接可靠。

    主要技术参数

    序号名称单位数据
    1主电路定电压VAC:380
    2辅助电路额定电压VAC:220、380
    3额定频率Hz50
    4额定绝缘电压V660
    5额定电流A≤800A

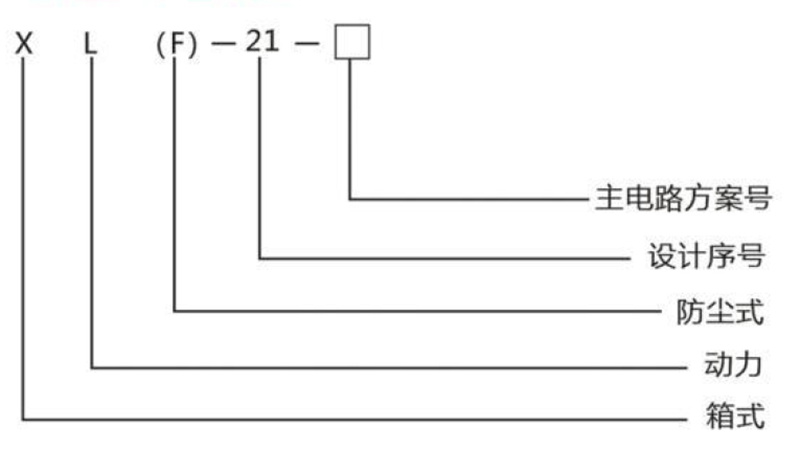

    型号含义

低压配电设备XL

本产品采用了国际IEC标准和GB7251.1标准设计的新型动力配电箱。


所属分类:

关键词:


立即分享

  • 产品描述
  • 概述

    本产品采用了国际IEC标准和GB7251.1标准设计的新型动力配电箱。适用于工矿企业、商业、服务业以及民用建筑交流50Hz电压600V以下的配电系统中作为动力或者照明配电之用。

    使用环境条件

    1、环境温度:-5℃~+40℃℃,且24h内的平均温度不超过+36℃。

    2、海拔高度:不超过2000m

    3、相对显度:在周国空气温度为+40%时不超过50%;在较低温度下可以有较高的相对湿度(如:+20℃时为90%),考虑到温度的变化允许产生适度的疑露。

    4、设备安装时与垂直面的倾斜度应不超过50℃。设备应安装在无剧烈震动、无冲击及无腐蚀的场所

    产品的外形与结构

    XL(F)型低压动力配电柜系户内靠墙安装,单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄,作为电源切断与接通操作之用,箱门上可装设操作按钮,指示灯及显示仪表,打开箱后,配电箱内部设备全为敞露便于检修维护,本配电箱装有空气断路器,熔断器作为短路保护外,还装有接触器和热继电器。门与壳体均焊有接地螺钉,确保壳体与地连接可靠。

    主要技术参数

    序号名称单位数据
    1主电路定电压VAC:380
    2辅助电路额定电压VAC:220、380
    3额定频率Hz50
    4额定绝缘电压V660
    5额定电流A≤800A

    型号含义
